"НПО Каскад-ГРУП": Построение системы Верхнего Уровня АСУ ТП (ВУ АСУ ТП) Чебоксарской ГЭС.
06.03.2019 в 09:10 | INFOLine, ИА (по материалам компании) | Advis.ru
Объектом автоматизации является основное и вспомогательное оборудование Чебоксарской ГЭС, расположенной на реке Волге у города Новочебоксарска Чувашской Республики. В здании ГЭС установлено 18 гидроагрегатов мощностью по 78 МВт. Чебоксарская ГЭС имеет установленную мощность 1404 МВт и входит в число крупнейших гидроэлектростанций России.
Решение и характеристики системы
ВУ АСУ ТП Чебоксарской ГЭС представляет собой типовое, тиражируемое решение, имеющее распределенную структуру, отдельные подсистемы которой являются функционально-законченными и могут внедряться независимо друг от друга.
ВУ АСУ ТП Чебоксарской ГЭС построена на базе SCADA-системы "КАСКАД", системы программирования контроллеров "KLogic" и интеллектуальных шлюзов серии ШИ-01. На сегодняшний день ВУ АСУТП Чебоксарской ГЭС охватывает следующее основное и вспомогательное оборудование станции и ОРУ:
Система автоматизированного управления (САУ) гидроагрегатов, включая температурный и вибрационный контроль;
Системы тиристорного возбуждения;
Мониторинг силовых трансформаторов;
Мониторинг состояния силового электрооборудования, включая дизель-генераторную установку;
Электрические защиты генераторов и трансформаторов;
Автоматические пожарные защиты генераторов, трансформаторов станции, трансформаторов ОРУ, маслоохладителей, кабельного хозяйства;
Автоматическую пожарную сигнализацию и пожаротушение помещений станции и ОРУ;
Управление и мониторинг систем жизнеобеспечения серверных, ЛАЗ, ОПУ;
Системы оперативного постоянного тока (СОПТ) станции и ОРУ;
Мониторинг состояния гидротехнических сооружений;
Системы вентиляции и дымоудаления;
и другие вспомогательные подсистемы.
Структура АСУ ТП, реализованной на Чебоксарской ГЭС

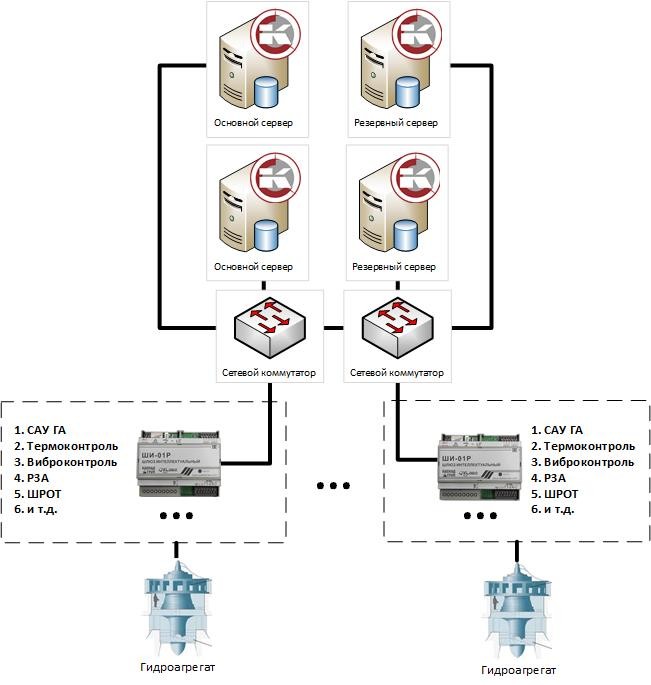

Рис.1 - Структура АСУ ТП, реализованной на Чебоксарской ГЭС
Перечисленные выше системы имеют очень разные возможности по интеграции с ВУ, т.е. различные физические интерфейсы, стандартные и нестандартные протоколы обмена данными. В то же время, на верхних уровнях управления желательно использование унифицированных или стандартных протоколов обмена данными без применения дополнительных преобразователей, адаптеров, наборов специальных драйверов, а связь между системами АСУ основного и вспомогательного оборудования станции должна осуществляться через единую технологическую сеть передачи данных (ТСПД).
Подобное противоречие позволяет разрешить процессор автоматизации КАСКАД АР-8.
Каскад АР-8 представляет собой устройство на микропроцессорной основе со встроенной операционной системой и специализированным программным обеспечением. Способен собрать данные с устройств разных типов по различным протоколам связи в единую информационную систему и передать данные в смежные и вышестоящие системы в стандартном виде (ОРС DAHDA, ModBUS RTUTCP, МЭК 60870-5-104).
Каскад АР-8 позволит создать мощную, отказоустойчивую, децентрализованную систему сбора данных и управления системами агрегатного уровня ГЭС с возможностью ее дальнейшего развития и расширения благодаря унификации ее архитектуры.
Для справки: Название компании: НПО Каскад-ГРУП, ООО Адрес: ********** Телефоны: ********** E-Mail: ********** Web: ********** Руководитель: **********
Для справки: Название компании: ********** Адрес: ********** Телефоны: ********** Факсы: ********** E-Mail: ********** Web: ********** [Для просмотра контактных данных нужно зарегистрироваться или авторизироваться]
Решение и характеристики системы
ВУ АСУ ТП Чебоксарской ГЭС представляет собой типовое, тиражируемое решение, имеющее распределенную структуру, отдельные подсистемы которой являются функционально-законченными и могут внедряться независимо друг от друга.
ВУ АСУ ТП Чебоксарской ГЭС построена на базе SCADA-системы "КАСКАД", системы программирования контроллеров "KLogic" и интеллектуальных шлюзов серии ШИ-01. На сегодняшний день ВУ АСУТП Чебоксарской ГЭС охватывает следующее основное и вспомогательное оборудование станции и ОРУ:
Система автоматизированного управления (САУ) гидроагрегатов, включая температурный и вибрационный контроль;
Системы тиристорного возбуждения;
Мониторинг силовых трансформаторов;
Мониторинг состояния силового электрооборудования, включая дизель-генераторную установку;
Электрические защиты генераторов и трансформаторов;
Автоматические пожарные защиты генераторов, трансформаторов станции, трансформаторов ОРУ, маслоохладителей, кабельного хозяйства;
Автоматическую пожарную сигнализацию и пожаротушение помещений станции и ОРУ;
Управление и мониторинг систем жизнеобеспечения серверных, ЛАЗ, ОПУ;
Системы оперативного постоянного тока (СОПТ) станции и ОРУ;
Мониторинг состояния гидротехнических сооружений;
Системы вентиляции и дымоудаления;
и другие вспомогательные подсистемы.
Структура АСУ ТП, реализованной на Чебоксарской ГЭС
Рис.1 - Структура АСУ ТП, реализованной на Чебоксарской ГЭС
Перечисленные выше системы имеют очень разные возможности по интеграции с ВУ, т.е. различные физические интерфейсы, стандартные и нестандартные протоколы обмена данными. В то же время, на верхних уровнях управления желательно использование унифицированных или стандартных протоколов обмена данными без применения дополнительных преобразователей, адаптеров, наборов специальных драйверов, а связь между системами АСУ основного и вспомогательного оборудования станции должна осуществляться через единую технологическую сеть передачи данных (ТСПД).
Подобное противоречие позволяет разрешить процессор автоматизации КАСКАД АР-8.
Каскад АР-8 представляет собой устройство на микропроцессорной основе со встроенной операционной системой и специализированным программным обеспечением. Способен собрать данные с устройств разных типов по различным протоколам связи в единую информационную систему и передать данные в смежные и вышестоящие системы в стандартном виде (ОРС DAHDA, ModBUS RTUTCP, МЭК 60870-5-104).
Каскад АР-8 позволит создать мощную, отказоустойчивую, децентрализованную систему сбора данных и управления системами агрегатного уровня ГЭС с возможностью ее дальнейшего развития и расширения благодаря унификации ее архитектуры.
Для справки: Название компании: НПО Каскад-ГРУП, ООО Адрес: ********** Телефоны: ********** E-Mail: ********** Web: ********** Руководитель: **********
Для справки: Название компании: ********** Адрес: ********** Телефоны: ********** Факсы: ********** E-Mail: ********** Web: ********** [Для просмотра контактных данных нужно зарегистрироваться или авторизироваться]
